Sكبار السنPأستيJETDIspensing

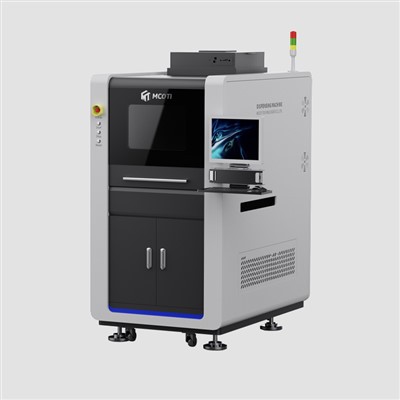

كان MHS-XSL-G رائدًا في مجموعة كاملة من التنوع المبتكر المبتدئين حيث يكون كل من الطباعة الاستنسل والطائرات. إنه يساهم بأفضل تنوع في التغلب على العديد من التحديات في عمليات اللحام التقليدية ، مثل الحد من حجم الطباعة ، وقيود الطباعة في تصميم اللوحة المعقدة ، وعائد الإنتاج المنخفض ، وتستغرق وقتًا طويلاً في تحسين الاستنسل ، والتعامل مع حمولة التحويلات المختلفة للمنتجات ... إلخ.
نظرة عامة على نفثصمام
- فتح\/إغلاق صمام فائق السرعة ، حتى 1000 هرتز تردد
- يمكن للنظام إكمال الاستغناء عن النقطة الفردية للغاية لمختلف سوائل اللزوجة
- التكوينات المتنوعة المعتمدة على المستخدم لتلبية التطبيقات الحساسة والمعقدة.
- الاستغناء عن طائرة عالية الدقة على أساس تقنية النبض الصغير
- تم اختبار التصميم في الإنتاج الفعلي
- مجموعة واسعة للغاية من التطبيقات
- نتائج توزيع النفاثة القابلة للتكرار
- المستخدمة واختبارها في التطبيقات الفعلية لسنوات عديدة
- انخفاض التكلفة الإجمالية للملكية
القدرة الكل في واحد
تقدم تقنيات التزامن المدمجة في Synchropulse-Micro و Dynamic-Shockwave Technologies ، تجربة ترسيب معجون لحام كامل المدى في بصمة نظام واحدة.
أصغر حجم الاستغناء
أدركت أن أجود\/أصغر حجم الاستغناء صغير مثل 80μm من النوع -6 لحام معجون ، يدعم أصغر مجموعة مكونات - 01005.
وظيفة إعادة صياغة ذكية
مزود بمثبت المواد ثنائية الاتجاه لضمان أن يكون أداء الاستغناء الشامل متسقًا مع مرور الوقت ؛ وظيفة "إعادة صياغة" الذكية لتأمين الإنتاجية الأمثل.
تكييف المنتج الفوري
نظام قابل للبرمجة بالكامل يتيح التكيف الفوري للمنتج
التحسين والتحويل.
دعم مكونات التجاويف
تصميم لوحة الدعم مع التجاويف ، البروز ، مكونات مكدسة.
حجم لوح كبير
حجم معالجة لوح كبير نسبيا في 450 مم × 550 مم
المواصفات الفنية
|
أبعاد الماكينة |
1000*1500*1900mm |
|
نظام التشغيل |
التحكم في الكمبيوتر الصناعي IPC |
|
عدد الإبر |
المعيار: 1 اختياري: 2 |
|
إمداد الغراء |
10cc ، 30cc ، 55cc ، 200cc (اختياري) خزان الضغط وخزانات الضغط |
|
دقة تحديد المواقع |
+\/-5 um @3sigma ، x ، y ، z |
|
دقة متكررة |
+\/-5 um @3sigma ، x ، y ، z |
|
max.peed |
1500mm\/s |
|
Max.Acceleration |
3g(X,Y) |
|
إدخال البيانات |
CAD ، مرسومة باليد ، OCR |
|
ثنائي الفينيل متعدد الكلور في\/خارج |
الإنتاج التلقائي بالكامل مع ربط المسار الأمامي والخلفي ، SMEMA القياسي ، تركه داخل وخارج ، يمينًا وخارجًا ، ويتركه إلى اليمين ، ويمينًا ويترك خارجًا ، وضعًا من قبل |
|
التدفئة السفلية |
Max.Temperature 150 درجة (اختيارية) |
|
نظام الوزن التلقائي |
{{0}}. 1mg أو 0.01mg (اختياري) |
|
نظام الرؤية |
5 ملايين عنصر كاميرا صناعية |
|
ارتفاع المسار |
900 ± 50mm |
|
|
5 كجم |
|
قوة |
2.9 كيلو وات (بما في ذلك التسخين السفلي 5.3 كيلو وات) |
|
ضغط |
0. 4-0. 6mpa |
|
مزود الطاقة |
الجهد AC 220V ، 50 هرتز ، الحالي 25A |
